Produktinformationen

HW50 T30

Abmessungen DIN 18100 Baurichtmaß (BRM BxH)
1-flügelig: min. 625 mm x 1750 mm / max. 1500 mm x 3000 mm, 3500 mm mit Oberlicht / Oberblende
2-flügelig: min. 1375 mm x 1750 mm / max. 3000 mm x 3000 mm, 3500 mm mit Oberlicht / Oberblende
Ausführungsvariante
1-flügelig
2-flügelig
mit Oberblende
mit Oberlicht und Kämpferprofil
Türflügelsonderform
Segmentbogen ( Stichhöhe < 200 mm)
oben abgeschrägt
Türdicke
ca. 50 mm
Gewicht
Flächengewicht ab ca. 33 kg/m²
U-Wert
1,65 W/m²K
0,88 W/m²K (mit Thermo-Aufdoppelung; Türdicke 1-seitig +25 mm)
Türkonstruktion
Holzwerkstofftür in Sandwichbauweise mit Rahmen, HDF Absperrung und Stabilisator
Zargenvariante
in Holzumfassungszarge Typ HOZ (Ausführungsdetails in Kapitel 4.2)
in Holzblockzarge Typ HBZ (Ausführungsdetails in Kapitel 4.3)
in Holzstockzarge Typ HSZ (Ausführungsdetails in Kapitel 4.4)
in Stahlumfassungszarge Typ SUZ (Ausführungsdetails in Kapitel 4.9)
in Stahleckzarge Typ SEZ (Ausführungsdetails in Kapitel 4.9)
in feststehende Seitenteile und Verglasungswände (Ausführungsdetails in Kapitel 5)
In Stahlzarge mit Seitenteil / Oberlicht (Ausführungsdetails in Kapitel 4.10)
Brandschutz
Nach DIN 4102 / EN 1634-1 mit bauaufsichtlicher Zulassung Z-6.20-2131
Rauchschutz
geprüft nach DIN 18095, AbP Prüfzeugnis P-5005 DMT DO
Schallschutz nach VDI 3728 / DIN EN 4109 (Prüfwert)
Schallschutzklasse 1 / 32 dB Rw
Schallschutzklasse 2 / 37 dB Rw
Einschränkung
Schallschutzklasse 2 / Rw´P 37 dB nur bis Türabmessung 1310 x 2485 mm
Einbruchschutz nach DIN EN 1627
WK 1 / Widerstandsklasse "RC 1"
WK 2 / Widerstandsklasse "RC 2"
Klimaschutz nach DIN EN 1121
Klasse II / Prüfklima "b"
Klasse I / Prüfklima "a"
Beanspruchungsgruppe nach RAL - RG 426 bzw. DIN EN 1192
"M" / Klasse 2
"S" / Klasse 3
"E" / Klasse 4
Oberfläche
Echtholz furniert (transparent lackiert oder gebeizt)
Streichfähiges HDF weiß grundiert (optional roh) für bauseitig deckenden Anstrich
Deckend lackiert (z.B. Weiß- oder Sondertöne nach RAL bzw. NCS)
CPL beschichtet ca. 0,5 mm nach WESTAG-Auswahlkollektion
HPL beschichtet 0,8 mm (Hersteller Getalit, Formica, Homapal, Fenix, Resopal, optional 1,2 mm oder 2,0 mm) nach jeweils gültiger Hersteller – Türenkollektion
Kantenausbildung
gefälzt
ungefälzt (stumpf einschlagend)
Falz/Gegenfalz und Schlagleiste (Mittelfuge bei 2-flügelig)
Falz/Gegenfalz (zur Oberblende)
Türkanten

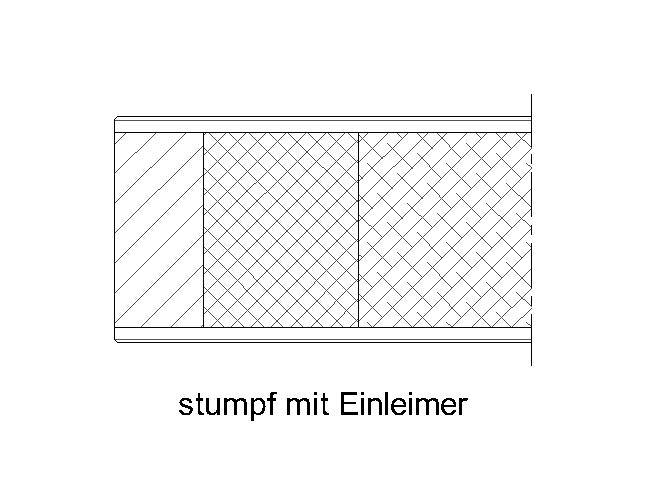

Einleimer aus Massivholz
angegossene PU-Kante (nur bei HPL-Oberfläche) weiß 9010, grau 7035 und schwarz 9005 (Andere Farben auf Anfrage)
angeleimte ABS Kante (nur bei stumpfen Türen)
verdeckter Massivholz-Anleimer (2-seitig oder 3-seitig)
Folierte Kanten
Furnierte Kanten, Folienkante oben
Lichtausschnitt
mit Lichtausschnitt
Lichtausschnittarten
Friese mind. 120/120/120/120 mm (Friese oben/Bandkante/Schloßkante/Sockel)
optional mit Sprossen
Bullaugen / Sonderformen
Bodendichtung
1 Stück eingebaute absenkbare Bodendichtung
Schlösser
eingebautes FH Schloss Dorn 65 mm (optional Dorn 80 mm)
Standflügelverriegelung mit automatischem Falztreibriegel
Bänder
2 Stück eingebaute Bänder 3-dimensional verstellbar (optional 3 Stück)
2 Stück verdeckt liegende Bänder 3-dimensional verstellbar (optional 3 Stück)
Türschließer
mit Scherenschließer
mit Gleitschienenschließer
mit verdeckt liegendem Türschließer
zweiflügelige Türen mit integr. Schließfolgeregelung
Türschließer mit elektrom. Feststellvorrichtung
mit automatischem Drehtürantrieb
Design&Stil
Füllungen
Leistenauflagen
Aufdopplungen (Rahmen und Feld)
profilierte Glashalteleisten
Wandarten
Wände aus Mauerwerk nach DIN 1053-1, Wanddicke mind. 115 mm
Wände aus Beton nach DIN 1045-1, Wanddicke mind. 100 mm
Leichtbauwände nach DIN 4102-4, Wanddicke mind. 100 mm
Wände aus Porenbeton nach DIN 4165-3, Wanddicke mind. 150 mm
Bekleidete oder unbekleidete Holz- oder Stahlstützen nach statischen und brandtechnischen Anforderungen.
Sonderausstattung
Sicherheitsausstattung (Riegelkontakt, Magnetkontakt, E-Öffner, Kabelübergänge u.s.w.)
Türspion
