Produktinformationen

Holzstockzarge HSZ

Abmessungen DIN 18100 Baurichtmaß (BRM BxH)
1-flügelig: min. 500 mm x 1500 mm / max. 1500 mm x 3500 mm
2-flügelig: min. 1200 mm x 1500 mm / max. 3000 mm x 3500 mm
Ausführungsvariante
1-flügelig
2-flügelig
mit Oberblende
mit Oberlicht und Kämpferprofil
Sonderform
schräge Elemente
Segment-, Rund- oder Korbbögen
Zargenvariante
Holzstockzarge aus Massivholz mit formschlüssiger, gedübelter Eckverbindung mit V-Fuge
Zargespiegel
bandseitig/bandgegenseitig 55/70 mm (Ouerschnitt 70 x 70 mm)
maximaler Zargenquerschnitt bis 70 x 140 mm
Brandschutz
geeignet für Türen mit T30 Anforderung nach DIN 4102 / EN 1634-1
Rauchschutz
geeignet für Türen mit Rauchschutz nach DIN 18095
Schallschutz nach VDI 3728 / DIN EN 4109 (Prüfwert)
geeignet für Türen mit Schallschutzklasse 1 / 32 dB Rw
geeignet für Türen mit Schallschutzklasse 2 / 37 dB Rw
geeignet für Türen mit Schallschutzklasse 3 / 42 dB Rw
Einbruchschutz nach DIN EN 1627
geeignet für Türen mit WK 1 / Widerstandsklasse "RC 1"
geeignet für Türen mit WK 2 / Widerstandsklasse "RC 2"
geeignet für Türen mit WK 3 / Widerstandsklasse "RC 3"
Massivholz-Oberflächen
transparent lackiert (optional gebeizt)
Deckend lackiert (z.B. Weißlack oder RAL- deckend lackiert nach RAL oder NCS-Farbangabe)
streichfähig, grundiert (optional roh)
HPL beschichtet 0,8 mm (Hersteller Getalit, Formica, Homapal, Fenix, Resopal, optional 1,2 mm) nach jeweils gültiger Hersteller – Türenkollektion (Falzbereich farblich passend RAL-lackiert)
Zargenkantenausbildung
2 mm gefaste Kanten
Zargenfalzausbildung
für gefälzte Türen
für ungefälzte (stumpf einschlagende) Türen
für Doppelfalz-Türen (mit 2. Dichtungsebene)
für ungefälzte (stumpf einschlagende) Türen mit Leibungsfalz (1. Dichtungsebene)
Zargendichtung
Hohlkammer-Dämpfungsprofil (farblich passend zur Zargenoberfläche)
Zargenschließblech
massives Edelstahl – Lappen-Schließblech, 2tourig
massive Edelstahl-Mehrfachschließbleche für Schlösser mit Mehrfachverriegelungen
Bandunterkonstruktion
2 eingebaute (mehrfach verschraubte) 3D-verstellbare Unterkonstruktionen Typ VX (optional 3 Stück)
2 eingebaute (mehrfach verschraubte) 3D-verstellbare Unterkonstruktionen für verdeckt liegende Türbänder (optional 3 Stück)
Wandarten
alle Wandarten, sofern statisch ausreichend tragfähig. Bei speziellen Tür- bzw. Elementanforderungen sind die Angaben aus Kapitel 3 zu beachten.
Wandanschluss

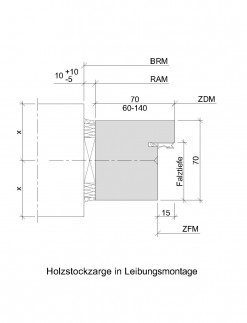

Leibungsmontage mit Rahmendübel
Vorwandmontage

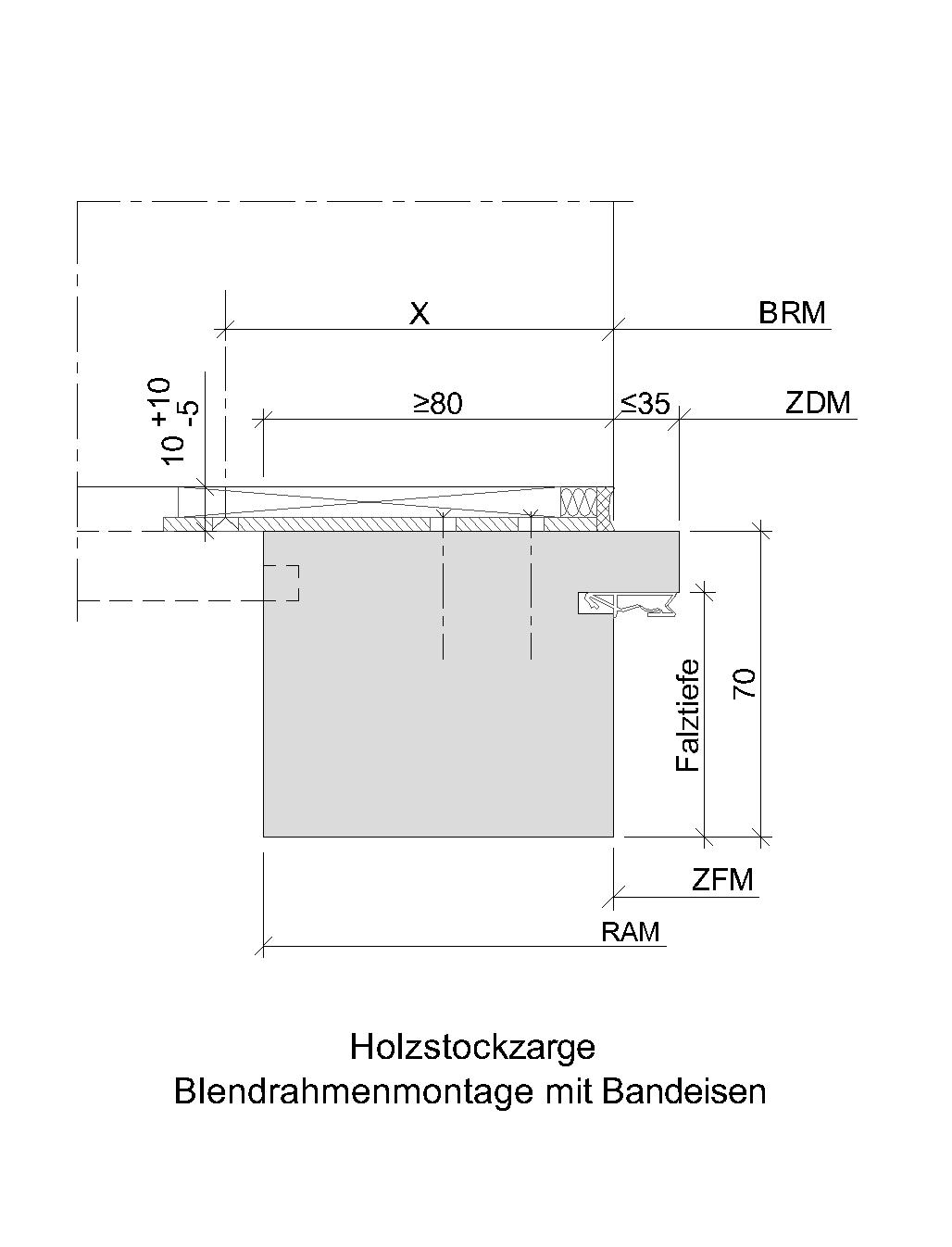

Bandeisenmontage
mit Wandanschlussleisten 12 x 30 mm (optional andere Abmessungen möglich)
Wandanschluss mit Grundholz und integrierter Schattenfuge
mit aufgesteckter Gegenzarge ein- oder beidseitig
Sonderausstattung
Sicherheitsausstattung (Riegelkontakt, Magnetkontakt, E-Öffner, Kabelübergänge u.s.w.)
